OEM बिट्जर कंप्रेसर लैब चिलर -35 सी ~ 140 सी टेम्प के साथ नियंत्रित
तकनीकी जानकारी
1, तकनीकी डिजाइन आवश्यकताओं:
1. उच्च तापमान मध्यम टैंक तापमान सीमा: 50 डिग्री सेल्सियस से 140 डिग्री सेल्सियस; मात्रा: 240 एल; हीटिंग अवधि ≤ 9 0 मिनट, हीटिंग दर 1-2 डिग्री सेल्सियस / मिनट;
2. कम तापमान मध्यम टैंक तापमान सीमा: -40 डिग्री सेल्सियस से 30 डिग्री सेल्सियस; मात्रा: 240 एल; ठंडा चक्र ≤ 9 0 मिनट, शीतलन दर 1-2 डिग्री सेल्सियस / मिनट;
3. तापमान नियंत्रण सटीकता: ± 2 डिग्री सेल्सियस के भीतर, कम तापमान टैंक तापमान -35 डिग्री सेल्सियस, उच्च तापमान टैंक तापमान 140 डिग्री सेल्सियस का उपयोग।
4. मध्यम नाली टैंक सामग्री: 304 स्टेनलेस स्टील प्लेट वेल्डिंग, दीवार मोटाई: 1.5 मिमी; कम तापमान मध्यम टैंक इन्सुलेशन सामग्री: रबड़ आग इन्सुलेशन कपास; उच्च तापमान मध्यम टैंक इन्सुलेशन सामग्री: एस्बेस्टोस इन्सुलेशन बोर्ड;
5. सबसे बड़ी नमूना सीमा: नमूना: एल्यूमीनियम नमूना; नमूने का कुल द्रव्यमान: 10 किलो, सबसे बड़ा आंतरिक मात्रा 10 एल;
6. दो टैंक, उच्च और निम्न तरल स्तर अलार्म, तरल स्तर सेंसर, तरल इनलेट, तरल स्तर गेज, तापमान सेंसर और तापमान अति उच्च तापमान अलार्म के बीच एक संतुलन ट्यूब होना चाहिए;
7. उच्च और निम्न तापमान टैंक कवर को सिलेंडर द्वारा नियंत्रित करने की आवश्यकता होती है, और नियंत्रण वाल्व को ओ-वाल्व द्वारा नियंत्रित किया जाता है।
2, तापमान नियंत्रण प्रणाली
1. कम तापमान टैंक परिसंचरण कंप्रेसर एक अर्ध-हेमेटिक स्क्रू कंप्रेसर है, जो जर्मन ब्रांड बिट्जर को गोद लेता है, और पाइपलाइन परिसंचरण के लिए प्री-कूलिंग कंप्रेसर एक पूरी तरह से बंद स्क्रॉल कंप्रेसर है, जो अमेरिकी ब्रांड कोपलैंड को गोद लेता है।
2. इकाई का तापमान नियंत्रण सटीकता ± 2 डिग्री सेल्सियस है और मीडिया बॉक्स में तापमान एकरूपता ≤2 डिग्री सेल्सियस है।
3. शीतलन प्रणाली कई सुरक्षा कार्यों के साथ बनाया गया है। इकाई का नियंत्रण कक्ष गलती का स्थान निर्धारित कर सकता है।
4. ठंड और गर्म एकीकृत इकाई के संरक्षण कार्यों में उच्च और निम्न दबाव संरक्षण शामिल है; सुरक्षा कपाट; ज़रूरत से ज़्यादा गरम संरक्षण; अतिभार से बचाना; रिवर्स चरण; चरण हानि; जल प्रवाह संरक्षण, आदि
3, मीडिया परिसंचरण प्रणाली
1. उच्च-निम्न तापमान मध्यम टैंक बराबर मात्रा 240 एल है, प्रभावी मात्रा 200 एल है, वेल्डिंग प्रक्रिया पूरी तरह से समाप्त वेल्डिंग है, तरल स्तर अवलोकन खिड़की का समर्थन, सबसे कम तरल निर्वहन बंदरगाह, कृत्रिम द्रव इनलेट, ओवरफ्लो बंदरगाह, तंग इन्सुलेशन, सुंदर उपस्थिति, टिकाऊ और उपयोगकर्ता आवश्यकताओं को पूरा करते हैं।
2. मध्यम रेखा वाल्व 304 स्टेनलेस स्टील से बना है। निकला हुआ किनारा कनेक्शन रखरखाव के लिए सुविधाजनक है।
3. माध्यम की तापमान सटीकता सीमा सुनिश्चित करने के लिए अपने स्वयं के परिसंचरण तंत्र के साथ;
OEM बिट्जर कंप्रेसर लैब चिलर कम तापमान अनुभाग निर्दिष्टीकरण:
नियंत्रण तापमान | ℃ | -10 ~ -35 ± 2 | ||
ठंडा टॉवर पानी में / बाहर तापमान | ℃ | 32/37 | ||
नाममात्र ठंडा करने की क्षमता ( TE = -40 ℃ ) | kw | 27.7 | ||
कैलोरी / ज | 23,822 | |||
कंप्रेसर / मोटर | ब्रांड | जर्मनी - Bitzer | ||
प्रकार | हर्मेटिक पिस्टन | |||
सुरक्षा | पीटीसी संरक्षण, चरण संरक्षण, अधिभार रिडंडेंसी | |||
मात्रा | 1 | |||
निवेश क्षमता | kw | 31 | ||
रेटेड गति / वोल्टेज / आवृत्ति | 2950rpm / 380V / 50Hz | |||
रास्ता शुरू करो | स्टार त्रिकोणीय चरण-डाउन स्टार्टअप | |||
तेल विस्थापक | संरचनात्मक प्रकार | बाहरी प्रकार | ||
संकल्प | 99.9% | |||
फ़िल्टर सामग्री | स्टेनलेस स्टील के तार जाल | |||
बाष्पीकरण करनेवाला | प्रकार | स्टेनलेस स्टील प्लेट गर्मी विनिमय | ||
ट्यूब सामग्री | 304 स्टेनलेस स्टील प्लेट | |||
ट्यूब सामग्री | स्टेनलेस स्टील | |||
ठंडा पानी प्रवाह | एम 3 / एच | 22 | ||
पानी पाइप डाया | मिमी | डीएन 80 | ||
ठंडा पानी का दबाव | केपीए | 30-80 | ||
तापमान नियंत्रण | तरल तापमान सेंसर वापसी | |||
मध्यम | एंटीफ्ऱीज़र | |||
कंडेनसर | प्रकार | स्टेनलेस स्टील प्लेट | ||
हीट एक्सचेंज ट्यूब सामग्री | 304 स्टेनलेस स्टील प्लेट | |||
ट्यूब सामग्री | स्टेनलेस स्टील | |||
ठंडा पानी प्रवाह | एम 3 / एच | 26.8 | ||
पानी पाइप डाया | मिमी | डीएन 80 | ||
ठंडा पानी का दबाव | किलो पास्कल | 40-100 | ||
कम तापमान मध्यम टैंक | सामग्री | 304 स्टेनलेस स्टील | ||
इन्सुलेशन फॉर्म | उन्नत निविड़ अंधकार फायरप्रूफ रबड़ इन्सुलेशन | |||
टैंक वॉल्यूम | एल | 240 | ||
लगातार तापमान बिजली हीटिंग | किलोवाट | 12 * 2 | ||
थर्मास्टाटिक नियंत्रण प्रकार | प्रकार | Solenoid वाल्व तापमान को कम करने | ||
ठंडा पानी पंप ( आंतरिक चक्र ) | प्रकार | अल्ट्रा-शांत कम तापमान पाइपलाइन पंप | ||
सामग्री | 304 स्टेनलेस स्टील | |||
शक्ति | kw | 7.5 | ||
सिर | एम | 40 | ||
सुखाने फ़िल्टर | संरचना प्रकार | क्षैतिज प्रकार | ||
सामग्री | कार्बन स्टील | |||
फ़िल्टर एल्यूमिना | आणविक छलनी | |||
विद्युत नियंत्रण | नियंत्रक | पूर्ण बुद्धिमान तापमान नियंत्रण प्रणाली | ||
पंप नियंत्रण | बुद्धिमान इंटरलॉक नियंत्रण (वैकल्पिक) | |||
शीतल | नियंत्रण रखने का तरीका | विस्तार वाल्व | ||
प्रकार | R404A | |||
शुल्क भरें | किलोग्राम | 24 | ||
चिकनाई | प्रकार | निर्मित कंप्रेसर | ||
प्रकार | उच्च शुद्धता स्नेहक | |||
अन्य चश्मा | स्राव दाब | पीए | 12-16 | |
निर्वहन अस्थायी | ℃ | 70-90 | ||
कार्य वातावरण का तापमान | ℃ | ≤40 | ||
मैक्स रनिंग वर्तमान | ए | 52 | ||
आयाम | मिमी | चि त्र का री | ||
OEM बिट्जर कंप्रेसर लैब चिलर MediumTemp अनुभाग निर्दिष्टीकरण:
नियंत्रण तापमान | ℃ | 30 ~ -10 | ||||
ठंडा पानी / बाहर अस्थायी पानी | ℃ | 32/37 | ||||
नाममात्र ठंडा करने की क्षमता ( TE = -10 ℃ ) | kw | 16 | ||||
कैलोरी / ज | 13760 | |||||
कंप्रेसर / मोटर | ब्रांड | अमेरिका - कोपलैंड | ||||
प्रकार | स्क्रॉल | |||||
मात्रा | 1 | |||||
निवेश क्षमता | kw | 7.4 | ||||
रेटेड गति / वोल्टेज / आवृत्ति | 2950rpm / 380V / 50Hz | |||||
रास्ता शुरू करो | सीधे | |||||
बाष्पीकरण करनेवाला | प्रकार | स्टेनलेस स्टील प्लेट गर्मी विनिमय | ||||
हीट एक्सचेंज ट्यूब सामग्री | 304 स्टेनलेस स्टील प्लेट | |||||
ट्यूब सामग्री | स्टेनलेस स्टील | |||||
पानी का प्रवाह | एम 3 / एच | 5.5 | ||||
पाइप का आकार | मिमी | डीएन 40 | ||||
दबाव | केपीए | 30-80 | ||||
टेम्प नियंत्रण | तरल तापमान सेंसर वापसी | |||||
मध्यम | एंटीफ्ऱीज़र | |||||
कंडेनसर | प्रकार | स्टेनलेस स्टील प्लेट गर्मी विनिमय | ||||
हीट एक्सचेंज ट्यूब | 304 स्टेनलेस स्टील प्लेट | |||||
ट्यूब सामग्री | स्टेनलेस स्टील | |||||
पानी का प्रवाह | एम 3 / एच | 6.7 | ||||
पानी का पाइप | मिमी | डीएन 40 | ||||
दबाव | केपीए | 30-80 | ||||
मध्यम | शहरी जल | |||||
मध्यम तापमान टैंक | सामग्री | 304 स्टेनलेस स्टील | ||||
इन्सुलेशन फॉर्म | बी 1 रबड़ प्लास्टिक इन्सुलेशन कपास | |||||
टैंक वॉल्यूम | एल | 100 | ||||
प्री-कूलिंग पीएचई | ठंडा करने की क्षमता | किलोवाट | 30 | |||
पानी का पंप ( आंतरिक परिसंचरण ) | प्रकार | अल्ट्रा-शांत कम तापमान पाइपलाइन पंप | ||||
सामग्री | 304 स्टेनलेस स्टील | |||||
शक्ति | kw | 0.75 | ||||
सिर | एम | 20 | ||||
सुखाने फ़िल्टर | संरचना प्रकार | क्षैतिज | ||||
सामग्री | कार्बन स्टील | |||||
फ़िल्टर एल्यूमिना | आणविक छलनी | |||||
विद्युत नियंत्रण | नियंत्रक | पूर्ण बुद्धिमान तापमान नियंत्रण प्रणाली | ||||
संचालन पैनल | डिजिटल उपकरण | |||||
शीतल | आदर्श | R404A | ||||
नियंत्रण रास्ता | विस्तार वाल्व | |||||
शुल्क भरें | किलोग्राम | 6 | ||||
अन्य चश्मा | स्राव दाब | पीए | 15-19 | |||
निर्वहन तापमान | ℃ | 70-90 | ||||
कार्य परिवेश अस्थायी | ℃ | ≤40 | ||||
चालू चल रहा है | ए | 15 | ||||
आयाम | मिमी | चित्र देखें | ||||
OEM बिट्जर कंप्रेसर लैब चिलर हाईटेम्प अनुभाग निर्दिष्टीकरण:
Temp नियंत्रण रेंज | ℃ | 40 से 140 | |
तापन क्षमता | kw | 36 | |
कैलोरी / ज | 30,960 | ||
तापन क्षमता | प्रकार | प्रतिरोध हीटर | |
मात्रा | 3 समूह | ||
एकल शक्ति | kw | 12 | |
भूतल गर्मी भार ( डब्ल्यू / सी ㎡) | ≤5 | ||
नियंत्रण रखने का तरीका | पीआईडी | ||
तापमान नियंत्रण सटीकता (℃) | ± 1 | ||
नियंत्रण actuators | ठोस राज्य रिले | ||
उच्च तापमान मध्यम टैंक | कैबिनेट सामग्री | 304 स्टेनलेस स्टील | |
इन्सुलेशन सामग्री | एस्बेस्टोस इन्सुलेशन बोर्ड | ||
आयतन | 240L | ||
कूलिंग प्लेट एक्सचेंज | ठंडा करने की क्षमता | किलोवाट | 36 |
गर्म पानी पंप | शक्ति | kw | 2.2 |
पानी का प्रवाह | एल / एम | 60 | |

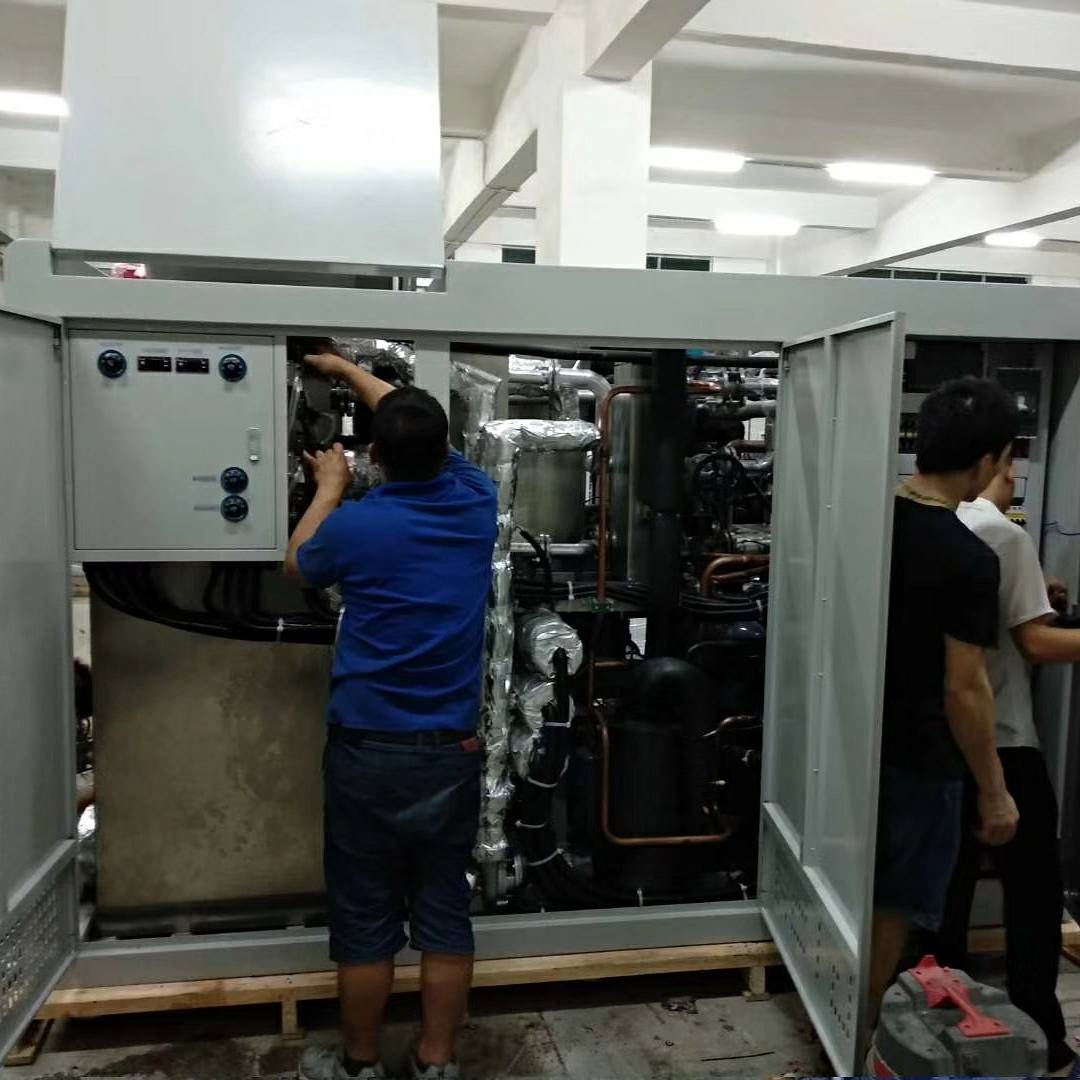

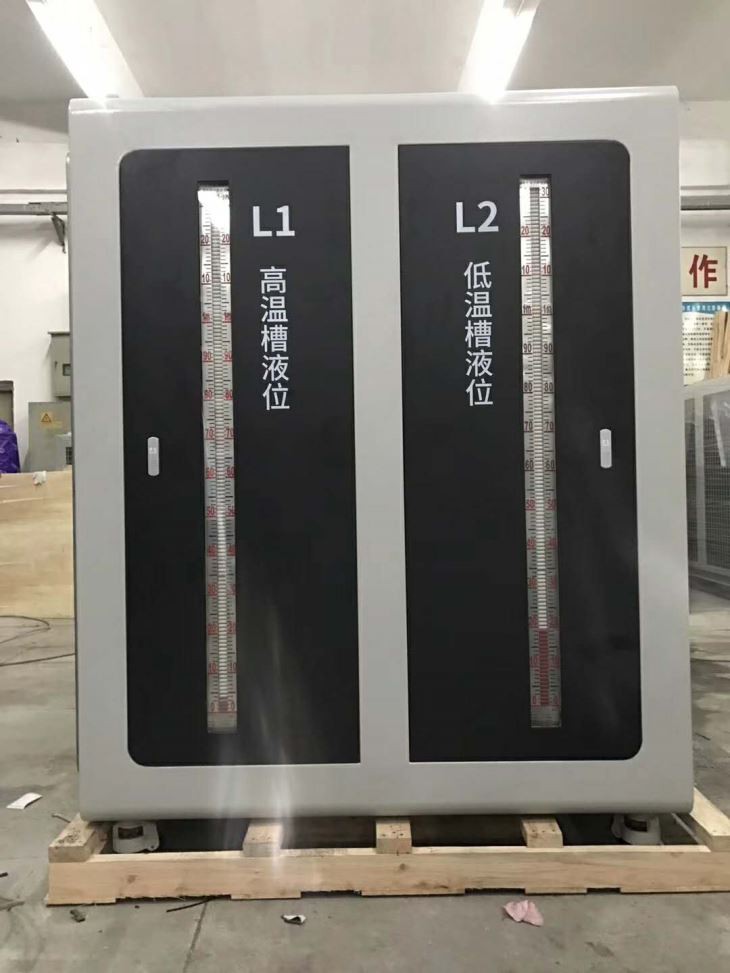

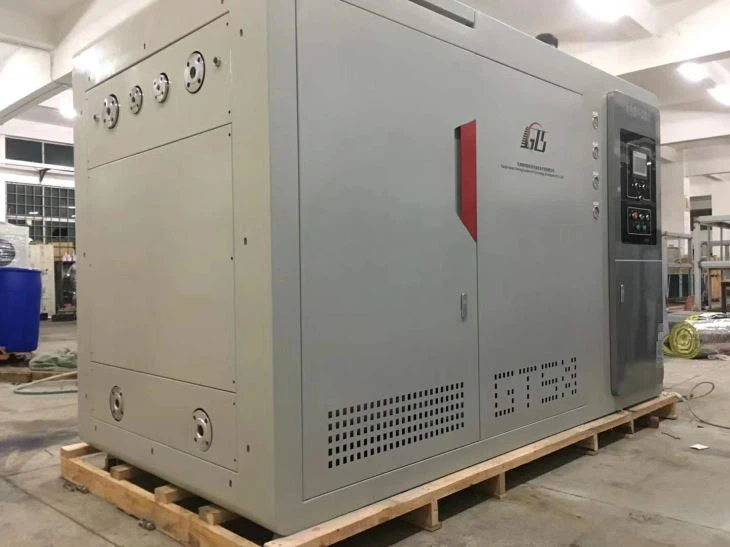

OEM बिट्जर कंप्रेसर लैब चिलर पिक्चर्स:
