रिएक्टर जहाजों के लिए औद्योगिक चिलर

रासायनिक, फार्मास्युटिकल और जैव रासायनिक उद्योगों में, जैकेट वाले रिएक्टर (या "केटल्स") का व्यापक रूप से मिश्रण, संश्लेषण और निर्माण के लिए उपयोग किया जाता है। एक औद्योगिक चिलर सटीक तापमान नियंत्रण प्रदान करके इन प्रणालियों में महत्वपूर्ण भूमिका निभाता है।



1. ऊष्माक्षेपी प्रतिक्रिया नियंत्रण

कई रासायनिक प्रतिक्रियाएं महत्वपूर्ण गर्मी (एक्सोथर्मिक प्रतिक्रियाएं) उत्पन्न करती हैं। यदि इस गर्मी को शीघ्रता से दूर नहीं किया गया, तो इसका परिणाम यह हो सकता है:

भगोड़ा प्रतिक्रियाएं (अनियंत्रित तापमान स्पाइक्स)।

कच्चे माल का अपघटन.

सुरक्षा खतरे (दबाव निर्माण या विस्फोट)।

चिलर रिएक्टर पोत के चारों ओर जैकेट के माध्यम से शीतलक (जैसे पानी, ग्लाइकोल, या विशेष थर्मल तरल पदार्थ) प्रसारित करता है। यह अतिरिक्त गर्मी को तुरंत अवशोषित करता है, प्रतिक्रिया तापमान को एक सुरक्षित और स्थिर सेट बिंदु पर बनाए रखता है।

2. क्रिस्टलीकरण एवं अवक्षेपण

फार्मास्युटिकल विनिर्माण और बढ़िया रासायनिक उत्पादन में, क्रिस्टलीकरण को प्रेरित करने के लिए संतृप्त घोल को तेजी से ठंडा करने के लिए चिलर का उपयोग किया जाता है।

क्रिस्टल के आकार और शुद्धता को नियंत्रित करने के लिए सटीक शीतलन दर (उदाहरण के लिए, 0.5 डिग्री प्रति मिनट) महत्वपूर्ण हैं।

एक चिलर प्रोग्रामेबल कूलिंग कर्व्स की अनुमति देता है, जिससे उत्पाद की स्थिरता और उपज सुनिश्चित होती है।

3. संघनन एवं भाटा

जब रिएक्टर कंडेनसर से सुसज्जित होते हैं, तो चिलर कंडेनसर कॉइल्स को ठंडा तरल पदार्थ प्रदान करते हैं। यह अनुमति देता है:

वाष्पशील विलायकों को संघनित किया जाता है और रिएक्टर (रिफ्लक्स) में लौटाया जाता है।

वाष्पीकरण के कारण सामग्री को खोए बिना विलायक पुनर्प्राप्ति।

4. चिपचिपाहट प्रबंधन

कुछ सामग्रियाँ कमरे के तापमान पर अत्यधिक चिपचिपी हो जाती हैं या जम जाती हैं। एक चिलर मिश्रण के दौरान सामग्री को इष्टतम चिपचिपाहट सीमा के भीतर बनाए रखने में मदद करता है, एक समान मिश्रण सुनिश्चित करता है और आंदोलनकारी को नुकसान से बचाता है।

5. पायलट प्लांट बनाम उत्पादन स्केल

पायलट रिएक्टर (10एल - 200एल): आमतौर पर रीसर्क्युलेटिंग चिलर्स के साथ जोड़ा जाता है जो अनुसंधान एवं विकास और स्केल अप अध्ययन के लिए उच्च सटीकता (±0.1 डिग्री) प्रदान करते हैं।

उत्पादन रिएक्टर (1,000L - 20,000L): उच्च तापीय भार को संभालने के लिए बड़ी क्षमता वाले केंद्रीय चिलर या कूलिंग टावरों की आवश्यकता होती है, जो अक्सर हीटिंग/कूलिंग चक्र के लिए भाप बॉयलर के साथ मिलकर काम करते हैं।





रिएक्टर प्रणाली में, चिलर "थर्मल प्रबंधन प्रणाली" के रूप में कार्य करता है। यह सुनिश्चित करता है कि चाहे प्रक्रिया में तेजी से गर्मी हटाने, निरंतर कम तापमान रखरखाव, या सटीक तापमान रैंपिंग की आवश्यकता हो, रासायनिक प्रतिक्रिया सुरक्षित, कुशलतापूर्वक और उच्च दोहराव के साथ होती है।



प्रक्रिया सुरक्षा, उत्पाद की गुणवत्ता और परिचालन दक्षता सुनिश्चित करने के लिए रिएक्टर के लिए सही चिलर का चयन करना महत्वपूर्ण है। विचार करने योग्य मुख्य कारक नीचे दिए गए हैं:

1. शीतलन क्षमता (हीट लोड)
सबसे बुनियादी पैरामीटर रिएक्टर प्रणाली का ताप भार है। यह भी शामिल है:

रासायनिक प्रतिक्रिया से ही उत्पन्न ऊष्माक्षेपी ऊष्मा

प्रारंभिक तापमान से लक्ष्य तापमान तक बैच को ठंडा करने के लिए संवेदनशील गर्मी की आवश्यकता होती है

पर्यावरण से गर्मी का प्रवेश (जैकेट, जहाज की दीवारें, हलचल)

कार्रवाई: कुल ताप भार की गणना करें (आमतौर पर किलोवाट या बीटीयू/घंटा में) और स्केल अप, फाउलिंग और परिवेश भिन्नताओं को ध्यान में रखते हुए कम से कम 10-20% अतिरिक्त क्षमता वाले चिलर का चयन करें।

2. तापमान रेंज और नियंत्रण सटीकता
विभिन्न प्रतिक्रियाओं के लिए अलग-अलग शीतलन तापमान की आवश्यकता होती है:

मानक शीतलन: 7 डिग्री - 25 डिग्री (ठंडे पानी का उपयोग करके)

कम -तापमान प्रतिक्रियाएं: -20 डिग्री से 0 डिग्री (ग्लाइकोल या ब्राइन का उपयोग करके)

अल्ट्रा{0}}निम्न तापमान: -40 डिग्री या उससे कम (विशेष रेफ्रिजरेंट)

इसके अतिरिक्त, खोजें:

तापमान नियंत्रण सटीकता: संवेदनशील प्रतिक्रियाओं के लिए आमतौर पर ±0.5 डिग्री से ±0.1 डिग्री

प्रोग्रामयोग्य तापमान रैम्पिंग: नियंत्रित शीतलन वक्र (उदाहरण के लिए, क्रिस्टलीकरण) की अनुमति देता है

3. रिएक्टर वॉल्यूम और जैकेट डिजाइन
रिएक्टर का आकार और गर्मी हस्तांतरण सतह सीधे चिलर चयन को प्रभावित करती है:

रिएक्टर की मात्रा (लीटर या गैलन): बड़ी मात्रा के लिए उच्च प्रवाह दर और शीतलन क्षमता की आवश्यकता होती है

जैकेट का प्रकार:

पारंपरिक जैकेट: कम गर्मी हस्तांतरण दक्षता, उच्च प्रवाह की आवश्यकता हो सकती है

डिंपल जैकेट/हाफ-कॉइल जैकेट: उच्च दक्षता, कम प्रवाह लेकिन उच्च तापमान अंतर के साथ काम कर सकता है

आंतरिक कुंडल: अतिरिक्त गर्मी हस्तांतरण क्षेत्र जोड़ता है, समर्पित परिसंचरण की आवश्यकता हो सकती है

मुख्य मीट्रिक: सुनिश्चित करें कि चिलर की प्रवाह दर (एल/मिनट या जीपीएम) और प्रेशर हेड रिएक्टर जैकेट के प्रतिरोध के अनुकूल हैं।

4.सामग्री अनुकूलता
रिएक्टर प्रक्रियाओं में अक्सर संक्षारक रसायन शामिल होते हैं। सुनिश्चित करें कि चिलर के गीले हिस्से (पंप, हीट एक्सचेंजर, पाइपिंग) का निर्माण निम्न से किया गया है:

सामान्य रासायनिक प्रतिरोध के लिए स्टेनलेस स्टील (304 या 316एल)।

अत्यधिक संक्षारक अनुप्रयोगों के लिए टाइटेनियम या हास्टेलॉय (उदाहरण के लिए, क्लोराइड, मजबूत एसिड)

कॉपर संदूषण के प्रति संवेदनशील अनुप्रयोगों के लिए कॉपर {{0}निःशुल्क प्रणालियाँ



किसी रिएक्टर के लिए सही चिलर का चयन केवल अश्वशक्ति मिलान के बारे में नहीं है - इसके लिए प्रक्रिया की गतिशीलता, सुरक्षा आवश्यकताओं, स्वचालन एकीकरण और दीर्घकालिक विश्वसनीयता के समग्र मूल्यांकन की आवश्यकता होती है।

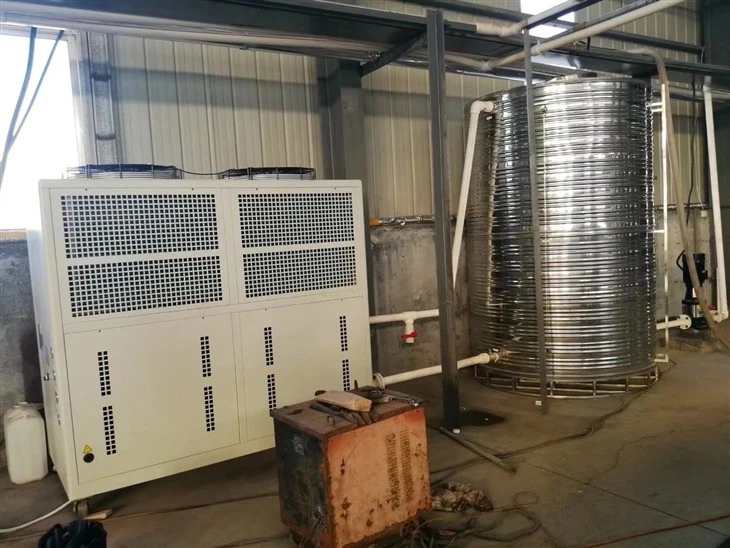

यहां हम अपने ग्राहक के लिए औद्योगिक चिलर मॉडल AYD-20A सूचीबद्ध करते हैं:



वस्तु			विशिष्टता/आपूर्तिकर्ता
ठंडा करने की क्षमता		नमूना	AYD-20A
		किलोवाट	35.2
		किलो कैलोरी	30265
पावर इनपुट		किलोवाट	18.5
बिजली की आपूर्ति			380V-3N-50HZ
अस्थायी आउटलेट (डिग्री)			-5
रेफ्रिजरेंट नियंत्रण			विस्तार वॉल्व
प्रशीतन चक्र			दो
शीतल			R407C
आयाम(मिमी)एल*डब्ल्यू*एच			2000*910*1800
कंप्रेसर	शैली		स्क्रॉल
	मात्रा(सेट)		2
	कंप्रेसर पावर (किलोवाट)		15.24
कंडेनसर	शैली		तांबे की कुंडल के साथ फिन प्रकार
	मात्रा(सेट)		2
	पावर(किलोवाट)		1.7
	वायु आयतन(m3/h)		21000
बाष्पीकरण करनेवाला	शैली		शैल और ट्यूब
	ठंडे पानी का प्रवाह (m3/h)		6.8
	पाइप का आकार (डीएन)		40
	जल पंप (किलोवाट)		1.5(11एम3/घंटा, 2बार)
रक्षक उपकरण			1.चरण रक्षक 2.प्रशंसक अधिभार रक्षक 3.उच्च/निम्न वोल्टेज रक्षक 4.अति ताप रक्षक 5.एंटी-फ़्रीज़ रक्षक
इकाई वजन(किग्रा)			1280
मुख्य भाग
कंप्रेसर			सान्यो
कंडेनसर			अनिदा
बाष्पीकरण करनेवाला			जिंदियन
इलेक्ट्रॉनिक			एलएस/चंट
विस्तार वॉल्व			सनहुआ
पम्प			मीना
नियंत्रण प्रणाली			पुनप

टिप्पणियाँ: शीतलन क्षमता परिवेश तापमान 35C, इनलेट/आउटलेट तापमान 0/-5C पर आधारित है।
